В арсенале каждой женщины имеется незаменимый помощник в наведении красоты — фен. Если он выходит из строя, кажется, что есть только два варианта: выбросить и купить новый или отнести его к специалисту по ремонту. Но оказывается, что с большинством неисправностей фена мы можем справиться сами, особенно имея хотя бы минимальные навыки работы с электроникой.

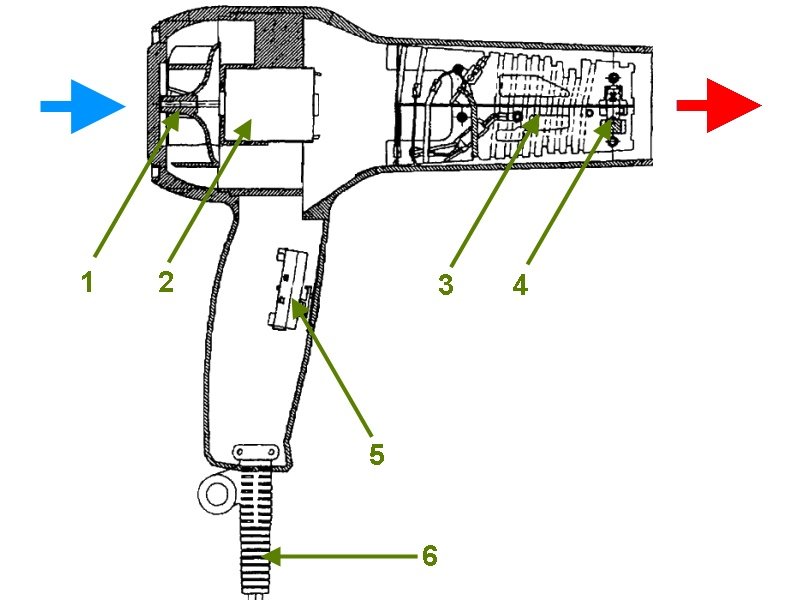

Конструкция фена для волос

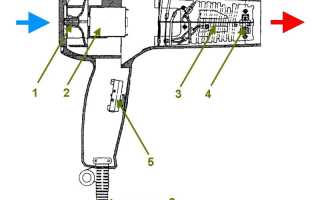

В каждом фене имеется двигатель, оснащённый крыльчаткой и нагревательным элементом. Функциональность крыльчатки заключается в засасывании воздуха с тыльной стороны прибора. Воздух проникает через нагреватель и выпускается горячим из передней стороны. Кроме того, фен оснащён бегунком переключения режимов и элементами, защищающими нагреватель от перегревания.
Основой вентилятора устройства является электрический двигатель постоянного тока коллекторного типа. У различных моделей его напряжение может быть 12, 18, 24 и 36 вольт. Также для некоторых моделей предусмотрен электродвигатель, работающий с переменным напряжением 220 вольт. Питается двигатель посредством работы отдельной спирали. Постоянное напряжение даёт диодный мост, закреплённый на выводы электродвигателя.

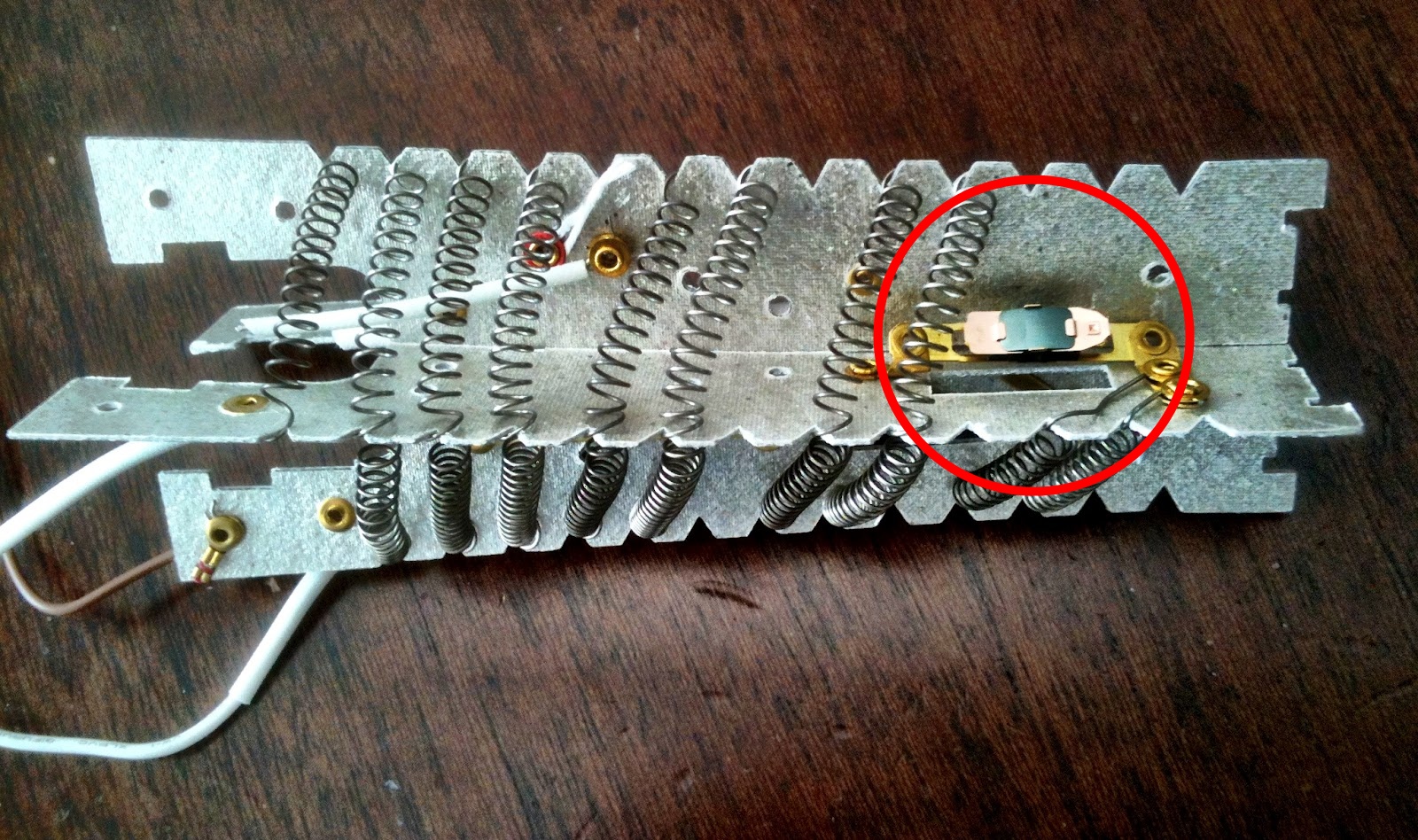

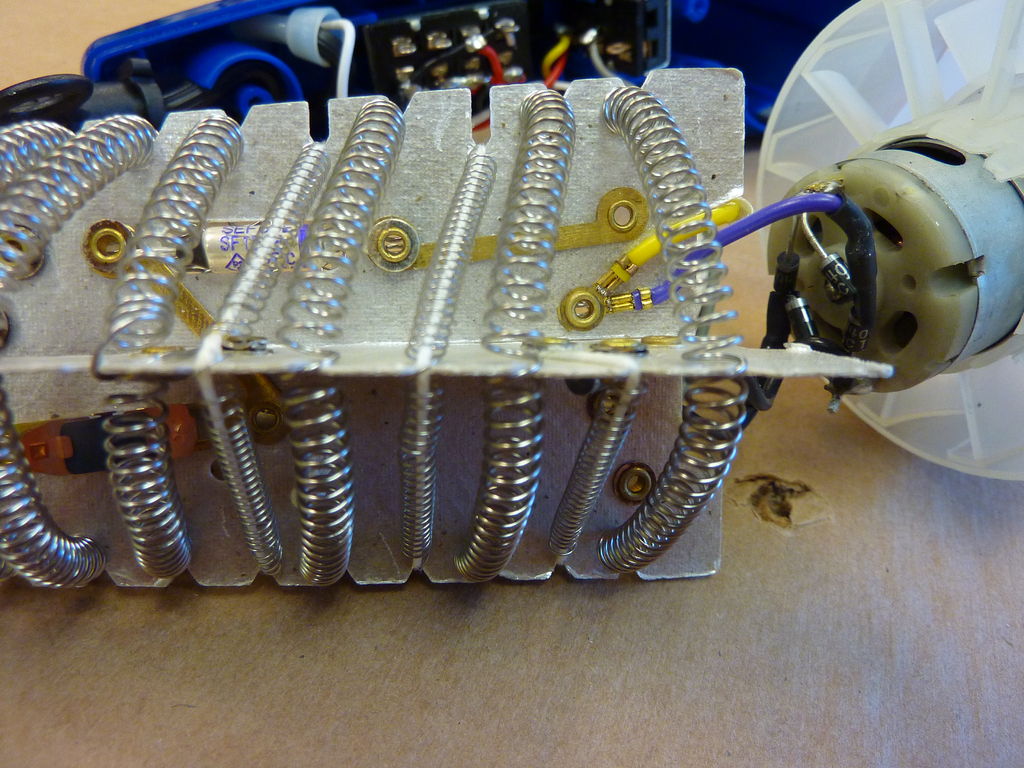

Нагреватель фена, а конкретно — его каркас, представляет собой пластины из негорючего материала, которые не проводят ток. На нём расположена нихромовая спираль. Количество её участков зависит от того, на сколько режимов работы рассчитан прибор.
Горячему нагревателю необходимо постоянное охлаждение за счёт воздуха, проходящего потоком сквозь фен. При перегреве спираль может сгореть. Поэтому конструкция фена учитывает самостоятельное отключение при достижении критической температуры, которое обеспечивается термостатом. Это пара замкнутых друг на друга контактов, помещённых на биметаллическую платформу. Термостат расположен на нагревателе рядом с выходным отверстием, поэтому во время работы он постоянно обдувается выходящим горячим воздухом. В случае превышения допустимого нагрева происходит разъединение контактов на биметаллической платформе и нагрев останавливается. Спустя некоторое время термостат охлаждается, а цепь замыкается заново.

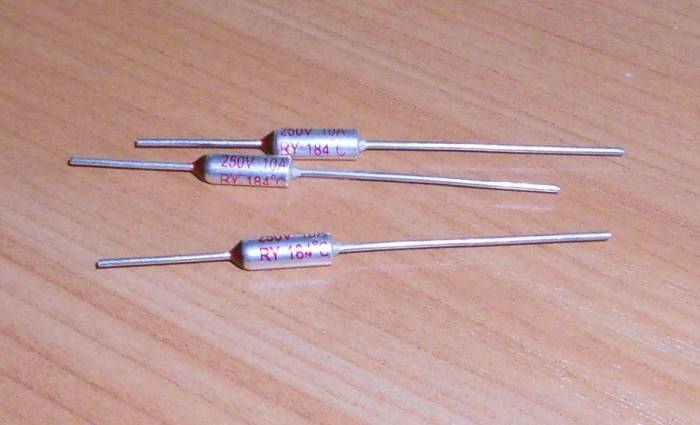

Некоторые модели для защиты дополнительно оснащены одноразовым термопредохранителем. Он перегорает в случае превышения оптимальной температуры и нуждается после этого в замене.

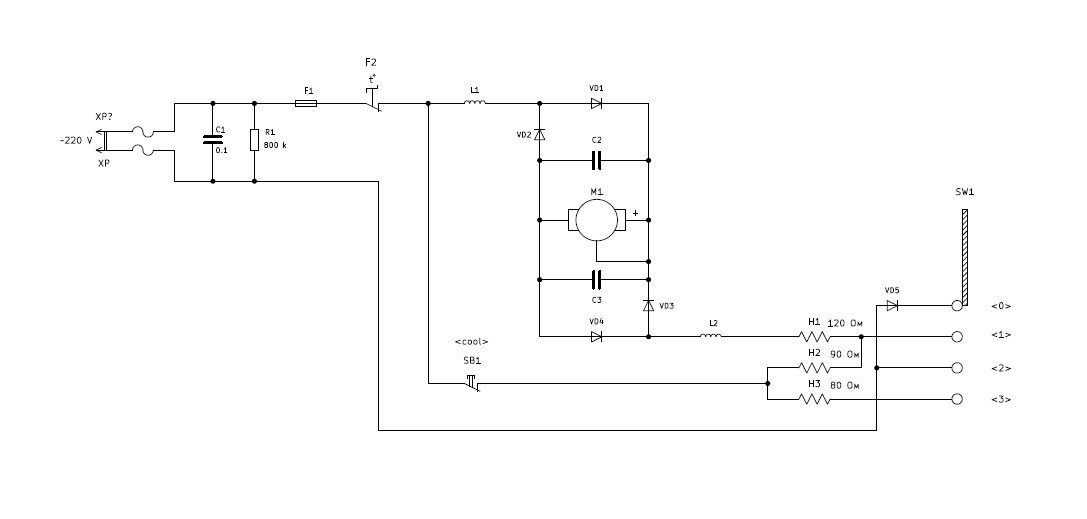

Как правило, почти у всех фенов практически одинаковая схема:
- Нагреватель состоит из трёх спиралей: Н1, Н2 и Н3. Первая спираль подаёт на двигатель питание, две другие обеспечивают нагрев.
- В положении «вверх» SW1 схема не получает питания. В положении <<1>> фен работает на минимальной мощности: питание подаётся через диод VD5, который отсекает одну полуволну переменного напряжения, включена только одна нагревательная спираль Н2 (не на полную мощность), мотор вращается на низких оборотах.
- В положении <<2>> фен работает на средней мощности: диод VD5 закорочен, в схему поступают обе полуволны переменного напряжения, спираль Н2 работает на полную мощность, мотор вращается на номинальных оборотах.
- В положении <<3>> фен работает на максимально возможной мощности, так как подключается спираль Н3. При нажатии кнопки <<cool>> нагревательные спирали Н2, Н3 отключаются, а мотор продолжает работать.
- Диоды VD1-VD4 представляют собой двухполупериодный выпрямитель. Катушки индуктивности L1, L2 и конденсаторы С2, С3 снижают уровень помех, которые неизбежно возникают при работе коллекторного электродвигателя. F1, F2 — это термопредохранитель и термостат.
Врачи отмечают, что многие люди предпочитают ремонтировать бытовую технику, включая фены, вместо того чтобы покупать новые устройства. Это решение не только экономит деньги, но и способствует снижению количества отходов. Специалисты рекомендуют сначала провести диагностику: проверить шнур питания, переключатели и фильтры. Часто проблемы возникают из-за загрязнений или повреждений, которые можно устранить самостоятельно. Важно использовать оригинальные запчасти или качественные аналоги, чтобы избежать дальнейших поломок. Также врачи советуют следить за безопасностью: отключать фен от сети перед ремонтом и использовать инструменты с изолированными ручками. Такой подход позволит не только сэкономить, но и продлить срок службы устройства.
Причины неисправности и способы их устранения
Существует несколько типов неисправности, которые можно самостоятельно исправить в домашних условиях. Рассмотрим их подробнее. Обратите внимание! Любые работы нужно проводить с отключённым от сети феном.
Проблема с кабелем: не подаётся питание и фен не запускается
Не происходит подача напряжения. Скорее всего, проблема в кабеле питания.

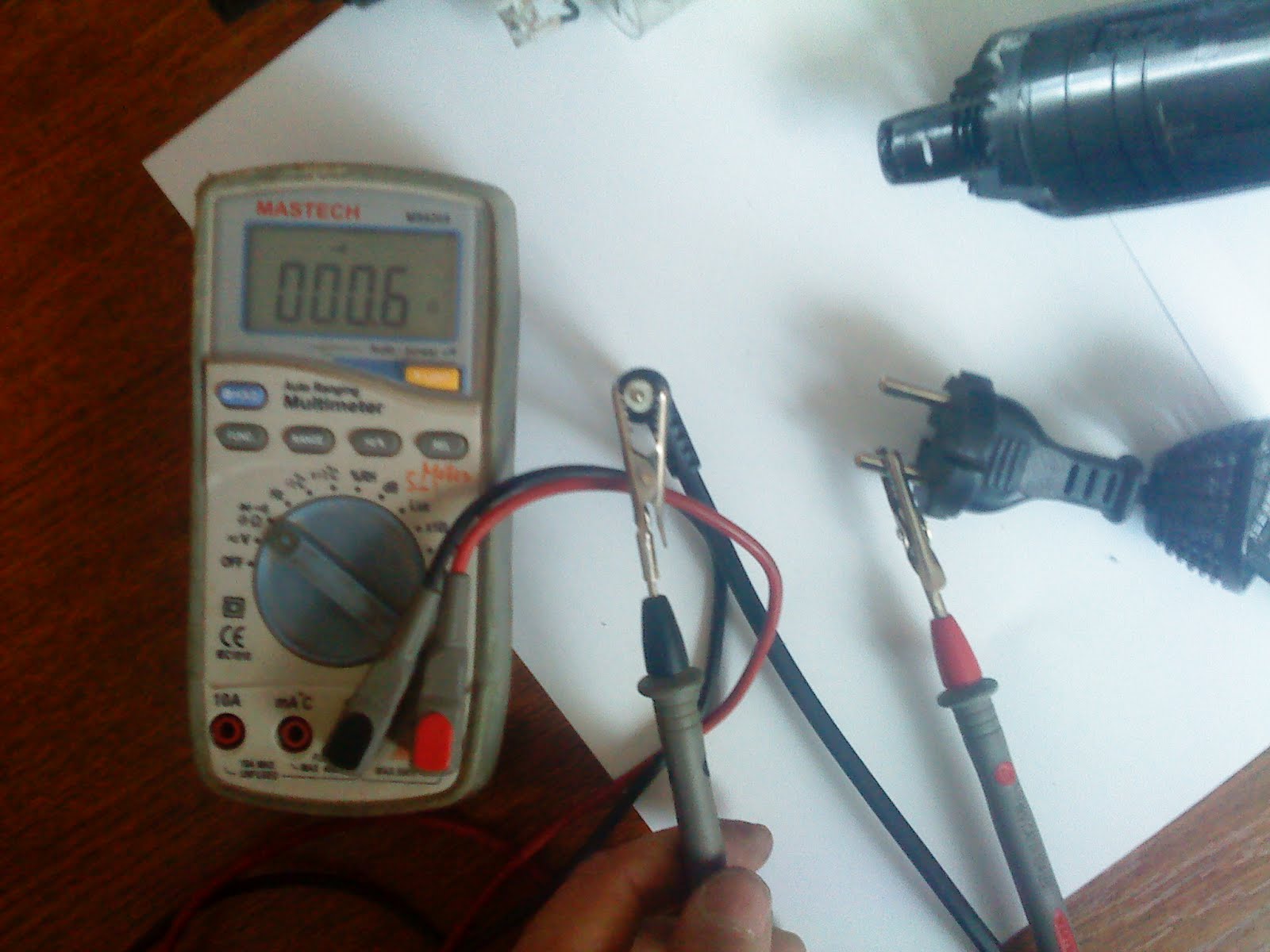

Перед ремонтом нужно внимательно осмотреть кабель по всей длине, начиная от сетевой вилки и вплоть до корпуса, на предмет видимых повреждений. При их наличии нужно вырезать участок с повреждением и запаять кончики кабеля. Обычно это оказывается единственной неисправностью, и после её устранения фен снова работает.
Ремонт бытового фена — это задача, с которой сталкиваются многие. Часто пользователи делятся своими советами и хитростями, как восстановить прибор без значительных затрат. Первое, что рекомендуют, — это проверить шнур и вилку на наличие повреждений. Иногда проблема заключается в простом обрыве провода, который можно легко заменить. Также стоит обратить внимание на фильтр, который может быть забит пылью и волосами. Регулярная чистка может продлить жизнь устройства.
Если фен не включается, стоит проверить предохранитель. В некоторых случаях достаточно заменить его, чтобы вернуть прибор к жизни. Многие советуют также изучить видеоуроки по ремонту, которые доступны в интернете. Это поможет понять, как разобрать фен и выявить причину поломки. Важно помнить, что не всегда стоит обращаться в сервисный центр, особенно если проблема незначительная. С помощью простых инструментов и немного терпения можно сэкономить деньги и вернуть фен в строй.
Вентилятор совсем не крутится или набирает обороты недостаточно быстро

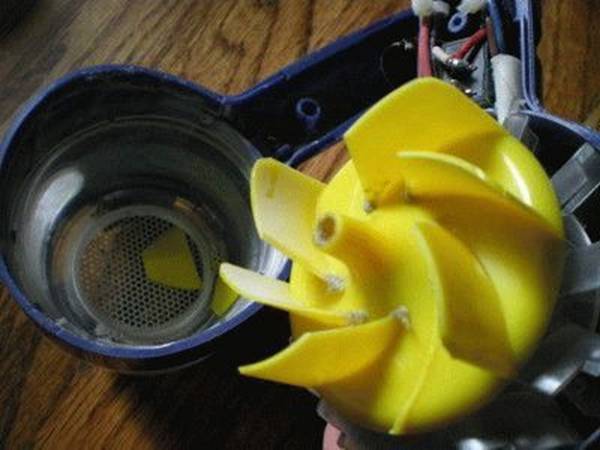

Возможно, неполадки в двигателе. Чаще всего это происходит из-за намотавшихся на вал двигателя волос. Чтобы снять их, нужно провести демонтаж крыльчатки. Это же нужно проделать, если вам нужно поставить новый вал двигателя или смазать его. Ухватите крыльчатку за основание пальцами, потяните от фена и снимите.
От себя хочу добавить, что самый удобный способ проверки электродвигателя для вашей же безопасности — это его демонтаж с последующим подключением к блоку питания, который защищён от возможного короткого замыкания. Если вращение двигателя не происходит, проверьте при помощи мультиметра обмотки и их целостность. При обнаружении проблем с обмоткой лучше просто установить новый двигатель. Конечно, можно попробовать перемотать старый самостоятельно. Но это, скорее, подойдёт для собственного развлечения, для повышения мелкой моторики.
Видео: снимаем вентилятор с мотора фена
Неисправность двигателя: запах горения проводки, проскальзывание искр
Иногда при работе фена из него пахнет гарью. В таких случаях даже выдуваемый воздух может быть слишком горячим. Самая простая причина — вал двигателя намотал на себя волосы. Их нужно срочно и аккуратно извлечь. Они могут оплавиться и повредить спираль, что приведёт к поломке двигателя. Те же волосы при горении могут вызвать появление искр.
Читайте также:
Кстати, если фен искрит достаточно сильно, то лучше заменить двигатель на новый. Можно разобрать фен и аккуратно протереть его детали спиртом. После этого обязательно дождитесь, пока прибор полностью высохнет прежде, чем снова включить его. Этот способ мне помогал, но ненадолго. В итоге всё оказалось проще поставить новый двигатель.
Неисправность нагревательного элемента: фен выдувает холодный воздух, а не горячий
В этом случае, скорее всего, имеет место перегорание спирали в фене. Обычно её обрыв можно увидеть невооружённым глазом, не пользуясь для этого мультиметром. Отремонтировать спираль можно несколькими способами.
- Возьмите тонкую трубочку из меди или латуни, поместите в неё с двух сторон кончики спирали, обожмите плоскогубцами.
- Спираль удерживается на термостойком каркасе, состоящем из пластин, которые не проводят ток. В пластине нужно заострённым предметом сделать отверстие с диаметром 2–3 мм, в него установить короткий подходящий по размеру болтик с шайбой. Заправьте под эту шайбу кончики спирали, хорошо затяните.
- Оборванные кончики можно также набросить друг на друга или скрутить вместе. Этот способ не так надёжен, как предыдущие. Это связано с тем, что место на спирали, отремонтированное путём наброса или скрутки, из-за повышенного сопротивления часто и сильно перегревается и обычно быстро перегорает.
- Если у вас есть старый фен-донор, спираль которого в рабочем состоянии, разберите его и переставьте деталь.
- Готовую деталь можно купить в специализированных магазинах электроники или заказать в интернет-магазине. Также спираль вы можете намотать самостоятельно из нихромовой нити. Материал закажите на популярной интернет-площадке.
Видео: как отремонтировать перегоревшую спираль фена
Техника безопасности
Казалось бы, для нас нет ничего нового и непонятного в том, как соблюдать элементарные правила безопасности при работе с электроприборами. Но самостоятельный ремонт даже такого компактного устройства, как фен для волос, потребует от вас аккуратности. И связано это как раз с электричеством:
- Приступайте к работе только в том случае, если у вас есть навыки работы с электричеством. При их отсутствии лучше доверьтесь профессионалам.
- Обязательно отключите прибор предварительно от сети. Используйте в работе индикаторную отвёртку или мультиметр для проверки.
- Учтите, что наши рекомендации касаются только бытовых фенов, которые применяются в домашних условиях. Для профессиональных приборов они не подходят.
Как соблюдать правила разборки фена

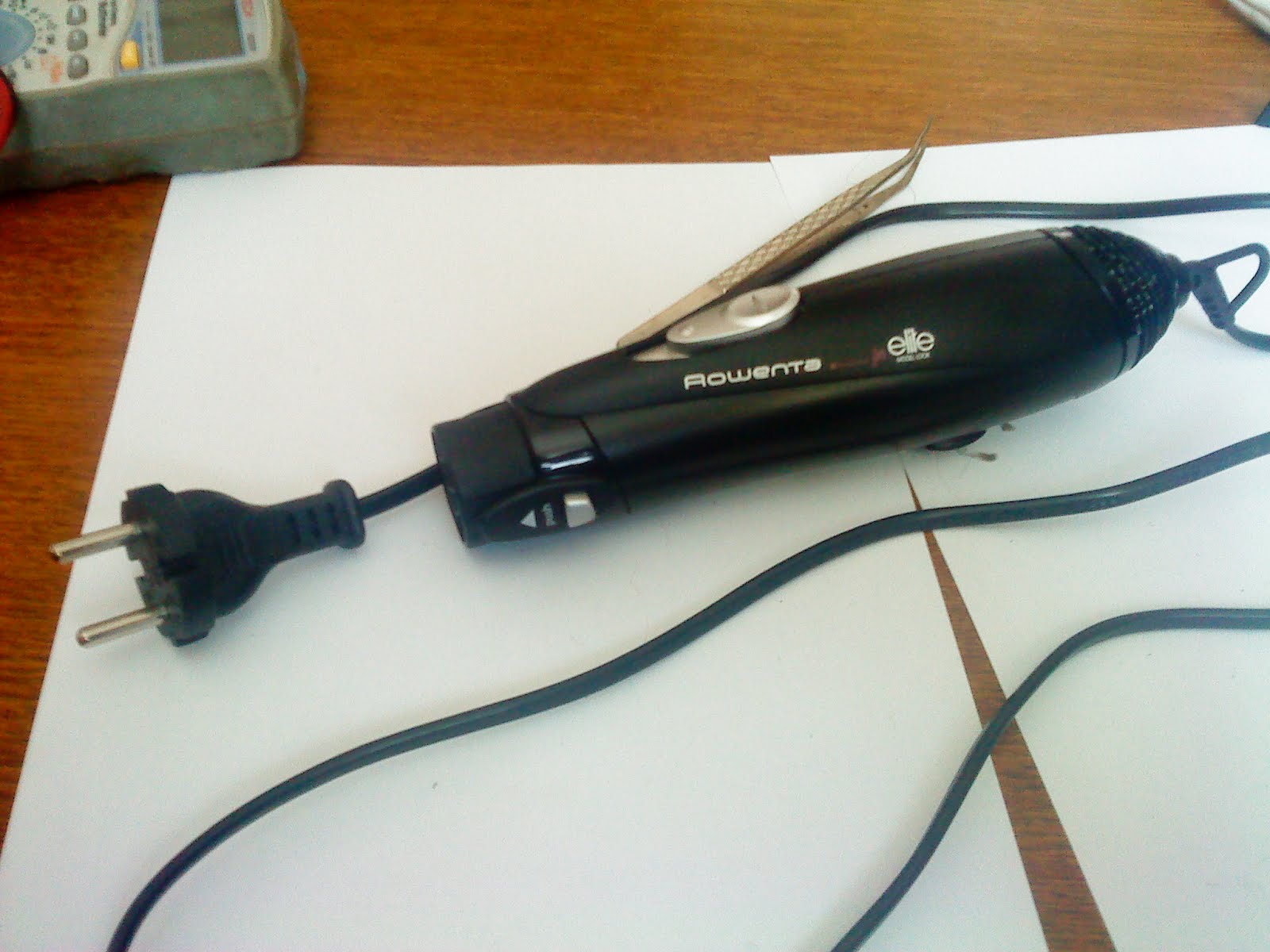

Мы расскажем пошагово о разборке и ремонте на примере модели фена Roventa:
- Для начала осмотрите прибор. Начните с силового провода, а именно с места его входа в рукоятку, где находится колодка контактов. Далее проверяйте до вилки на предмет изломов, пригаров и разрывов изоляции.

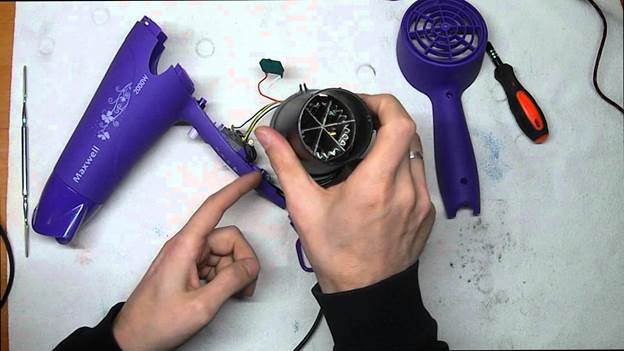

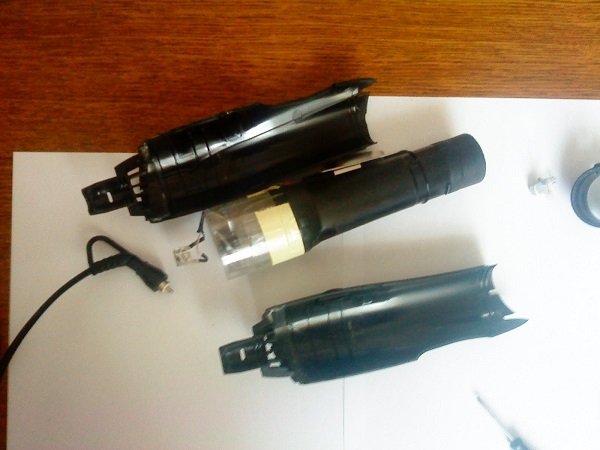

- Если никаких повреждений не было обнаружено, фен нужно разобрать. Его корпус состоит из двух соединённых винтами частей. На передней части сопло закреплено специальными защёлками. Отжимать их нужно очень аккуратно, потому что они могут сломаться.
- Большинство моделей фенов Roventa по конструкции идентичны и разбираются одинаково. Но если у вас фен-расчёска, то следует учесть некоторые особенности. Очень внимательно прочтите инструкцию к прибору.

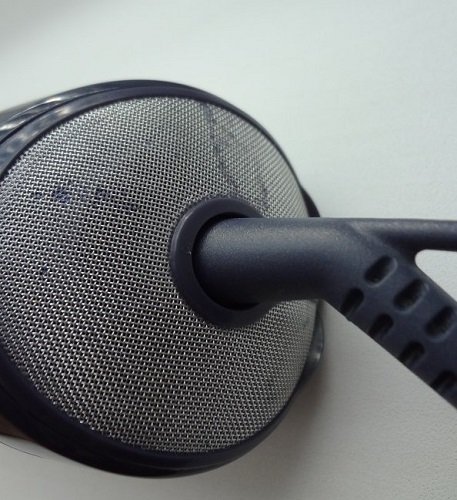

- Разобрав корпус, обратите внимание на то, как выглядит вентилятор. Перед ним стоят фильтр и защитная решётка: именно они обеспечивают защиту от пыли и волос. Именно эта решётка может забиться, поэтому её нужно тщательно очистить небольшой кисточкой. В недорогих моделях обычно устанавливают только решётку, и это становится причиной снижения оборотов вентилятора из-за волос, застрявших на валу. Аккуратно снимите пропеллер, снимите намотавшиеся волосы и почистите лопасти. Это удобно делать старой зубной щёткой.
- Переходим к электродвигателю. Его некорректная работа приводит к неполадкам всего устройства. Причиной тому обычно является перегорание диодного моста, пробой обмотки или предельная выработка щёток. Проконтролируйте, чтобы ось двигателя вращалась в свободном режиме, не создавая биения. Смажьте машинным маслом все трущиеся детали.
- Большинство моделей оснащены несколькими спиралями. Именно они обеспечивают разные режимы нагрева воздуха. Любые их повреждения будут обнаружены при визуальном осмотре. Восстановить целостность спиралей можно пайкой или установкой новых аналогичных изделий.
Кроме вышеописанных повреждений проблема может заключаться в неполадках микросхем. Типичными бывают такие неисправности:
- Потрескалась основа из гетинакса и разорвалась дорожка из олова. Залудите повреждённые участки и покройте их припоем.
- Раздулись конденсаторы. Их нужно выпаять и поставить новые.
- Поменяйте неисправные резисторы (вы обнаружите их по потемневшей поверхности).
Как видите, для такого ремонта вам потребуются навыки работы с паяльником. В противном случае повреждённый фен лучше доверить мастеру или сервисному центру.
Если у вас дорогая модель фена, то рекомендую сразу отдать её в ремонт специалистам. Дело в том, что у таких моделей более сложная конструкция, предполагающая наличие дополнительные функции. Например, кнопка Care, представляющая собой регулятор плавного действия, или ионизатор воздушного потока. Детали таких фенов производят из особых сплавов, и у себя дома надёжно объединить их в случае обрыва практически невозможно.
Видео: как разобрать фен Roventa
Разборка и ремонт обычного бытового фена не потребуют от вас особых знаний и специальности. Надеемся, что наши советы помогут вам в этом деле. Главное — помнить школьный курс физики и иметь желание научиться чему-то новому. Удачи!
Вопрос-ответ
Что можно сделать со строительным феном?
Строительный фен можно использовать для различных задач, таких как сушка и отверждение краски, удаление старых покрытий, размягчение клея, формовка пластиковых деталей, а также для сварки и ремонта пластиковых изделий.
Стоит ли ремонтировать фен?
Большинство людей не утруждают себя устранением даже самых простых неисправностей фенов, поскольку их замена, как правило, недорога. Проще выбросить их и купить новые. Однако в долгосрочной перспективе может оказаться выгоднее купить более качественный фен и выполнить большую часть ремонта самостоятельно.
Что делать со сломанным феном?
Как и другие ненужные электроприборы с вилкой, батареей или кабелем, ваш старый фен можно сдать в ближайший центр переработки отходов или в вашем районе может быть пункт приема вторсырья.
Советы
СОВЕТ №1
Перед тем как приступить к ремонту, внимательно изучите инструкцию к вашему фену. Часто в ней содержатся полезные советы по устранению распространенных проблем и схемы, которые помогут вам понять, как разобрать устройство.
СОВЕТ №2
Проверьте, не является ли проблема с феном простой неисправностью, такой как перегоревшая предохранительная вставка или загрязненные фильтры. Эти детали легко заменить или очистить, что может сэкономить вам время и деньги.
СОВЕТ №3
Используйте доступные инструменты и материалы, которые у вас уже есть дома. Часто для ремонта фена достаточно отвертки и изоленты, а запасные части можно найти в старых, неработающих устройствах.
СОВЕТ №4
Если вы не уверены в своих силах, обратитесь за помощью к знакомым, которые имеют опыт в ремонте электроники. Это может помочь избежать дополнительных затрат на услуги мастера и даст возможность научиться чему-то новому.
